步進電機驅動電路如何工作，驅動步進電機電路的工作原理？
該步進電機驅動器電路的工作非常簡單。我們將看到一步一步的工作解釋。首先，555定時器IC配置為非穩態多諧振蕩器，即它充當方波發生器。
根據電位器的位置，方波的頻率將在7 Hz到340 Hz之間變化。
此方波作為其時鐘輸入提供給CD4017計數器IC。對于時鐘信號的每一次正轉換，即從低到高的轉換，計數器輸出都會增加一個計數。
對于時鐘上的第一個正跳變，Q0將為高電平，對于第二個正跳變，Q1將為高電平，依此類推。
由于我們只需要4個輸出，因此第五個輸出（即Q4）連接到復位引腳，以便計數器復位并再次開始計數。

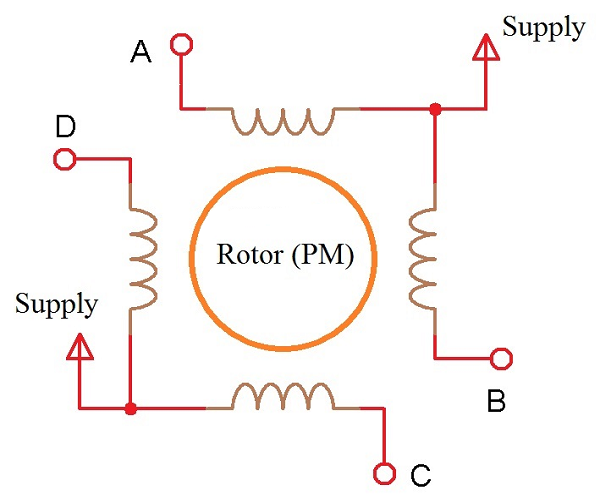

計數器IC CD4017的輸出提供給4個不同的晶體管，這些晶體管依次連接到步進電機的4個線圈端子。我們可以從下圖更好地理解。
假設點A、B、C和D是連接到晶體管的線圈的觸點。步進電機中的公共線提供12V電源。
當?shù)谝粋€(gè)時鐘信號施加到CD4017時，Q0變?yōu)楦唠娖健＿@將打開相應的晶體管。
結果，來自公共線的電源通過點A接地。這將為線圈通電并充當電磁體。轉子將被吸引并轉向該位置。
在第二個時鐘脈沖期間，輸出Q1變?yōu)楦唠娖剑Y(jié)果，與其相關的晶體管導通。現在，電流從公共線通過點B流向GND。
因此，該線圈將通電并變成電磁鐵。這將進一步旋轉轉子。該過程繼續進行，并且根據時鐘信號的頻率，步進電機的旋轉速度會發生變化。
1.優點
·這里設計了一個DIY型步進電機驅動器，可以驅動單極步進電機。
·通過使用這個步進電機驅動器，我們可以避免昂貴的專用步進電機驅動板。
2.缺點
·這種設計不是一種有效的設計。
·小型應用需要大量復雜的布線。
