無刷直流電機的工作原理是怎么驅動電路的呢？
直流電動機是由直流電驅動的電動機。特點包括高速旋轉和高起動扭矩。它們被廣泛應用于各種場合，在許多熟悉的應用中是一種常見的電機。直流電機大致可分為兩類：無刷直流電機和無刷直流電機。讓我們來看看無刷直流電動機的工作原理：
無刷直流電機使用壽命長，維修方便
根據其特點，電機可分為許多不同的類型，如交流電機、步進電機和直流電機。與其他類型相比，直流電機具有高起動轉矩和高速旋轉能力。它們不會滑動或失去同步。
根據是否有電刷（電極），直流電機可進一步分為無刷直流電機和無刷直流電機。
無刷直流電動機
這些電機通過換向器和電刷之間的機械連接工作。當電機旋轉時，電刷和換向器連續接觸。長期使用會導致電機磨損，最終導致電機故障。因此，無刷直流電機的使用壽命比無刷直流電機短，需要定期維護。另一個缺點是，當電機旋轉時，電刷和換向器之間的連續接觸將導致電氣和聲學噪聲。
無刷直流電動機
這些電機使用電子設備（驅動電路）來旋轉電機，而不是電刷和換向器。由于無電刷和換向器兩個易損件，電機使用壽命長，維修方便。另一個優點是安靜運行，因?yàn)樗鼈儾皇茈娝⒑蛽Q向器之間接觸產生的噪音的影響。
無刷直流電機的工作原理：為什么需要驅動電路？
旋轉電機需要交流電流方向流過電機繞組（線圈），以產生旋轉磁場。對于無刷直流電機，這是通過電刷和換向器的機械作用實現的。那么，沒有這些部件的無刷直流電機如何產生旋轉磁場并旋轉呢？

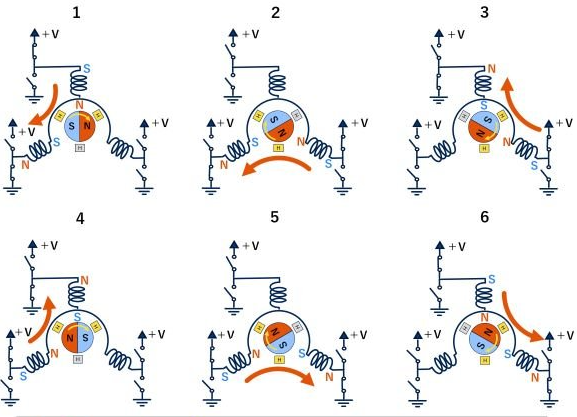

無刷直流電動機采用半導體開關代替換向器和電刷。無刷直流電機通常有三個線圈，每個線圈連接一個半導體開關。按正確順序打開和關閉半導體開關將產生交流電，從而產生旋轉磁場，從而旋轉電機。因此，電機需要一個驅動電路來執行這種操作。此外，通過使用磁傳感器（通常為霍爾傳感器）檢測永磁轉子的方向來切換半導體開關。
外轉子和內轉子電機
無刷直流電機大致可分為外轉子電機和內轉子電機。
外轉子電機
這些電機的線圈在里面，磁鐵在外面，所以旋轉的是電機的外圓周。雖然這種配置意味著轉子的慣性矩很高，但有助于保持穩定的旋轉。
內轉子電機
這些電機的磁鐵在內側充當轉子，線圈在外側充當定子。這種內部轉子結構的優點是轉子轉動慣量低，可以精確控制。
表面永磁（SPM）和內部永磁（IPM）電機
根據永磁體與轉子的連接方式，將無刷直流電機進一步分為SPM電機和IPM電機。
·表面永磁（SPM）電機
永磁體連接在轉子的外圓周上。
·內置永磁（IPM）電機
永磁體嵌入轉子中。
了解在用無刷直流電機的工作原理
無刷直流電動機是一種無消耗性電刷和換向器的電動機。他們得益于安靜的操作，長壽命和低維護。
代替電刷和換向器，驅動電路用于電子驅動無刷直流電機。驅動電路需要以正確的順序打開和關閉半導體開關，以產生旋轉電機的旋轉磁場。
