由執行元件和執行器組成的自力式溫度調節閥工作原理和優缺點
發布時間：2022-11-08 16:36:31點擊量：
自力式溫度調節閥根據測量點溫度的上升或下降來減少或增加流體流量。因此，它調節流體流量以控制過程介質的溫度。溫度調節閥通常在工藝流程圖(PFD)上用TCV符號表示。它的應用僅限于小負載變化、實驗室或不關心精密測量的地方。

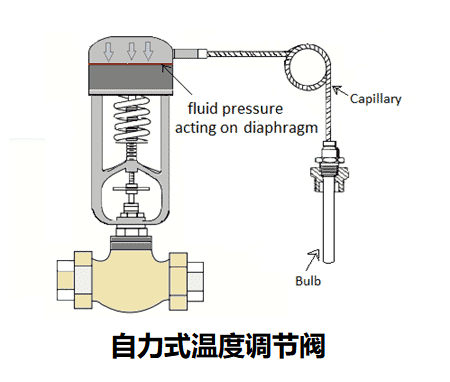

自力式溫度調節閥由執行元件和執行器組成，閥體為一體。執行元件由具有一定長度的毛細管的燈泡組成。致動部件可以是隔膜或波紋管結構。
一般來說，自力式調節閥是盲式的。通常，非指示型執行器的外形較小，應用于空間有限的應用中。精確的指示以°F和°C為標度，或單獨標度為°F或°C表盤溫度計。調節閥主體配有刻度盤溫度計，用于本地指示以檢查回路性能。指示類型執行器的百分表便于操作員檢查過程溫度并調整新的設定點。
一、自力式溫度調節閥工作原理：
1.在自運行溫度控制期間，傳感燈泡從過程介質中吸收熱能。因此，膨脹它所包含的流體，導致執行器向上或向下調節閥桿位置。
2.燈泡內的流體膨脹并對致動機構施加力。因此，力使閥桿向下移動。
3.通過抵抗彈簧力關閉閥門，加熱介質的流量減少。
4.當流量減少時，溫度下降，閥門到達新位置。
二、自力式溫度調節閥的優點：
1.自啟動溫度控制系統的一個獨特之處在于它不需要電氣或氣動連接來操作。因此，它是電氣安全的。
2.自力式溫度調節閥機械堅固。因此，它需要的維護非常少。
3.低維護和簡單。
4.非常適合保持儲罐、工藝流和各種工業設備的溫度。
5.在一般溫度下，調節閥在控制過程緩慢的應用中最為成功。
三、自力式溫度調節閥的缺點：
·隔膜故障導致主閥打開。此外，這導致過程流體通過主閥。
