音頻變壓器電磁設備材料、結構和匝數比繞組功率
發布時間：2022-08-27 15:17:35點擊量：
音頻變壓器是一種電磁設備，它通過電感耦合將輸入的電磁信號傳輸并修改為輸出信號。它們將輸入電路與輸出電路隔離并過濾信號；在頻譜的可聽頻帶（20Hz至20kHz）中工作。因此，它們可以應用于輸入級（麥克風）、輸出級（揚聲器）以及放大器的耦合和阻抗匹配。在所有情況下，都需要考慮頻率響應、初級和次級阻抗以及功率能力。
音頻變壓器材料和結構

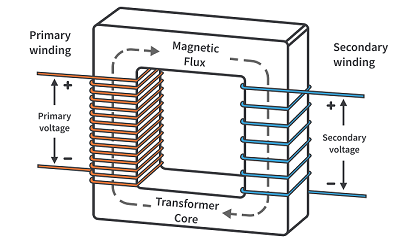

變壓器是一種電氣設備，它允許輸入信號（例如音頻信號或電壓）產生輸出信號或電壓，而無需物理連接輸入端和輸出端。這種耦合是通過將兩根（或多根）絕緣銅線繞在軟磁芯上的線圈（稱為繞組）上來實現的。音頻變壓器通常由圍繞鋼或鎳鐵合金芯的銅線繞組組成。每種芯材以不同的方式傳輸電磁信號。鋼具有更高程度的磁滯（磁信號滯后），使其更適合低頻傳輸。鎳的高磁導率使其成為傳輸更高頻率的理想選擇。繞在鐵芯上的繞組決定了阻抗水平，阻抗水平增加和減少。

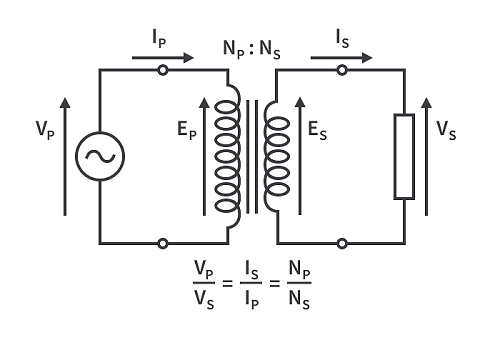

當信號通過輸入（初級繞組）進入變壓器時，由于軟鐵芯的電感耦合，它被轉移到輸出次級繞組。初級繞組上的線圈匝數（NP）與次級繞組上的線圈匝數（NS）之比稱為“匝數比”。輸入和輸出線圈之間的匝數比提供了施加信號在通過變壓器時的增加或減少。鐵芯周圍的繞組越多對應的阻抗越高，因此如果初級繞組多于次級繞組，則信號將減小（降壓）。相反，如果次級繞組阻抗大于初級，則信號增加（增強）。
每個繞組的匝數決定了變壓器是否提供信號的增益或損耗：
1.如果輸入繞組的匝數較多，則信號會減小或減小。
2.輸出繞組上的更多匝數將導致升壓。
為一系列特定的音頻功能生產音頻變壓器；許多在結構上類似于電力變壓器，并且它們通常同時執行多種功能。它們可以被認為是升壓或降壓，但不是繞制以產生特定的電壓輸出，音頻變壓器主要設計用于阻抗匹配、隔離和各種應用。
