如何使用單通道5v繼電器，5v繼電器模塊電路圖怎么看？
發布時間：2022-08-08 17:17:37點擊量：

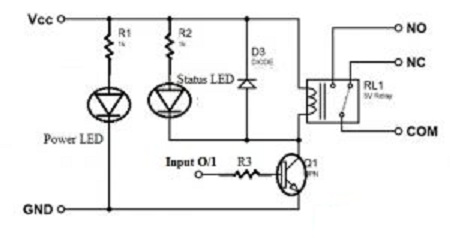

5v繼電器是一種自動開關，常用于自動控制電路中，使用小電流信號控制大電流。繼電器信號的輸入電壓范圍為0至5V。在這個電路中，我們可以觀察到繼電器模塊是如何通過數字信號激活和停用的。該信號被施加到繼電器模塊的控制引腳。下面的電路圖是內部5V單通道繼電器模塊圖。
在上面的電路圖中，單通道繼電器模塊包括電阻器-2、晶體管、LED-2和一個5V繼電器。根據用于激活繼電器的控制信號類型，繼電器模塊有兩種類型。
一個繼電器模塊帶有一個NPN晶體管，而另一個模塊帶有一個PNP晶體管。如果繼電器模塊使用NPN晶體管，那么它將通過向控制引腳施加高電平有效信號來激活繼電器。或者，如果使用PNP，則繼電器將通過控制引腳上的低電平有效信號激活。
當我們向繼電器模塊中的控制引腳提供高電平有效信號時，繼電器中的線圈將激活，通過COM引腳連接NO引腳使繼電器激活。同樣，一旦我們向繼電器的控制引腳提供低電平有效無信號，則使用續流二極管將線圈停用，從而停用繼電器。對于基于PNP的繼電器模塊，繼電器通過低電平有效信號激活，而高電平有效信號將停用繼電器。
可以通過連接任何類型的微控制器來控制5v單通道繼電器模塊。為此，我們使用像數字o/p引腳這樣的GPIO引腳，它向控制引腳提供高電平和低電平有效信號。一旦繼電器激活，我們就可以聽到來自模塊的聲音。
