單通道5v繼電器模塊中有哪些組件，不同組件代表什么功能？

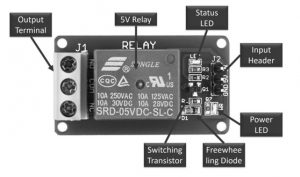

單通道5v繼電器模塊中的組件包括繼電器、輸出端子、狀態LED、電源LED、續流二極管、輸入連接器和開關晶體管。
1.中繼
一個5V繼電器涂有藍色塑料材料。對于交流和直流負載，最大工作電壓和電流也顯示在繼電器上。該繼電器以5V工作，因此稱為5V繼電器。
2.輸出端子
繼電器模塊的輸出端子位于左側，用于固定AC/DC負載和AC/DC i/p電源。每個o/p連接器的端子通過繼電器的NC、COM引腳和NO連接。繼電器模塊由用于連接電線和電纜的螺釘組成。該模塊支持的最大電流為10A，最大接觸電壓為250V AC和30V DC。當使用高壓和電流負載時，主要使用粗主電纜。
3.狀態指示燈
狀態LED使用位于繼電器模塊右上方的限流電阻器連接。因此，此LED通過信號引腳激活繼電器和線圈來說明繼電器狀態。DC為整個繼電器線圈供電。
4.電源指示燈
電源LED顯示通過單通道模塊連接的電源的狀態。如果我們向模塊的兩個引腳（如Vcc和GND）提供上述5V電源，則LED會因高電壓而損壞。
5.續流二極管
該二極管的連接可以跨線圈完成，以遠離反電動勢效應，即所謂的反激二極管。繼電器中使用的線圈類型是感應式的。一旦電流通過電感負載，它就會產生反電動勢電壓，這可能會損壞電路。因此，該二極管主要用于避免這種影響。
6.輸入連接器
輸入連接器位于模塊的右側。該連接器主要用于提供5V電源和輸入信號。此外，它還向電源LED、繼電器線圈和狀態LED供電。
7.開關晶體管
通常，給繼電器的輸入信號來自ESP32、TM4C123、Arduino等微控制器的I/O引腳。然而，GPIO引腳的最高電流源能力通常在20mA以下。因此，在這個模塊中使用了一個開關晶體管來將電流加強到繼電器線圈的最小電流水平的要求。開關晶體管用于從微控制器的GPIO引腳控制5V繼電器。
某些類型的繼電器模塊可與光隔離器（如開關設備）一起使用，以在高低壓電路之間提供光隔離。但是，如果您正在使用不包括模塊的單獨繼電器，并且您想在項目中使用多個繼電器，則可以使用繼電器驅動器IC從微控制器中的GPIO引腳驅動多個陣列。
