電流傳感器有哪些類型，不同類型的電流傳感器？
電流傳感器的工作方式看起來很神奇。它甚至可以在不接觸它的情況下測量過程電流！如果您不熟悉這種令人難以置信的過程控制儀器，我們已經在之前的一些博客中討論了通過感應感應磁場的基礎知識。讓我們進一步了解電流傳感器中的傳感器類型。
用于測量電流的三種常見接近傳感器類型是：霍爾電流傳感器、Rogowski線圈和環形傳感器。所有這些傳感器背后的科學都是感應。正式地說，感應是在另一個磁場或電流附近產生磁場或電流。我們將查看我們的三個傳感器中的每一個，了解它們?nèi)绾问褂酶袘?yīng)以及電流感應方法之間的異同。
一、什么是霍爾電流？
霍爾電流傳感器是測量磁場的最常用方法之一。請記住，磁場是感應電流轉換的關鍵成分。今天我們將簡要解釋霍爾電流是什么，并觸及它與電流傳感器的關系。這只是霍爾電流感應的一小部分；您可以在“什么是霍爾電流？”所以請務必點擊該鏈接。
霍爾電流是一項具有數百年歷史的科學發現，至今仍在廣泛使用。它有助于解釋附近磁場改變電流的方式。我們可以將電流的這種變化測量為電壓。讓我們看一個基本霍爾電流傳感器的示意圖，以更好地掌握這個概念。
霍爾電流傳感器是一種有電流流過的半導體。電流通常會沿著綠色虛線通過半導體，但是，附近的磁鐵可以改變電流的流動。這導致半導體的一側帶有負電荷，而另一側帶有正電荷。可以測量電荷的差異；我們將其讀取為萬用表上的電壓。
那么測量電子的這種彎曲如何使我們能夠感應到完全不同且獨立的導線中的電流呢？讓我們看看霍爾傳感器在電流傳感器中的外觀。

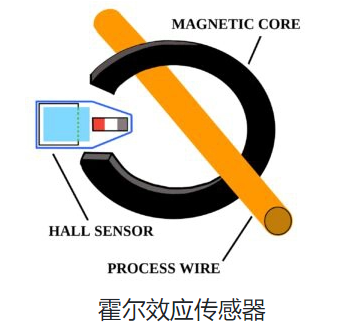

霍爾電流電流傳感器發生的情況是，承載電流的工藝導線在穿過磁芯傳感器時會發出磁場。這將在我們的核心中感應出一個次級磁場，該磁場將作用于霍爾電流傳感器。現在，就像圖2中的霍爾傳感器圖一樣，磁鐵能夠改變電子的流動。它將電子流彎曲到與原始工藝電流成比例的程度，我們可以測量電壓。如果有大電流流過工藝線，我們將在霍爾傳感器中看到大的反應。如果只有少量的原始電流，我們將只記錄霍爾傳感器的小電壓。
現在您可以看到霍爾電流傳感器如何融入我們電流傳感器的工作中。這種類型的電流傳感器可以測量交流和直流，并且在今天很流行。這項技術也有缺點，例如，它需要電源才能運行；一些并不總是可用或?qū)嵱玫臇|西。它也更容易受到來自附近機器或其他電流的噪音或電氣干擾的影響。讓我們看一下霍爾電流電流傳感器的幾種替代方案。
二、Rogowski線圈與霍爾電流：
Rogowski線圈是我們用來測量電流的另一種儀器。盡管工作可能相似，但羅氏線圈的科學和物理構造與霍爾電流傳感器形成鮮明對比。該儀器的傳感部分看起來有點像玩具Slinky，一個帶有兩條引線的螺旋線圈。其中一根引線穿過線圈的中心，因此它們都在同一端終止。這種設計形成環形，通常由非磁性拱形支撐。這使線圈具有一定的剛性，并使其可以方便地固定在工藝線周圍，但對任何電磁電流保持惰性。
當帶電流的導線穿過羅氏線圈的中心時，會感應出電壓。它類似于霍爾電流傳感器；電壓與過程電流成正比，我們可以測量這種電位變化。然而，在這種情況下，沒有磁鐵被激發，也沒有電子流被吸引或排斥。取而代之的是，線圈內的特性被來自工藝導線的電流磁場激發，這導致了我們可測量電壓的電位差。
需要注意的是，由于設計原因，使用Rogowski線圈時需要進行信號調節。這意味著必須修改測量數據以生成原始過程電流的清晰表示。毫無疑問，我們將在未來的博客中討論信號調理。但就目前而言，要知道來自Rogowski線圈的信號需要由一些車載電子設備處理，以形成可理解的數據流。
Rogowski線圈與霍爾電流換能器還有一些其他差異。這種感應方式只允許測量交流電；Rogowski線圈無法感應DC。根據具體情況，僅測量交流電實際上是有益的，例如在需要感知大量干擾直流電的情況下。此外，無需為Rogowski線圈供電；直接感測過程電流，而不是像霍爾傳感器那樣測量電子流的變化。此外，由于其結構的性質，Rogowski線圈可以很容易地纏繞或安裝在正在測量的工藝線周圍。一些電流傳感器需要重新布線過程導線的耗時且具有潛在危險的操作，以便它可以穿過電流傳感器孔。
三、環形傳感器：
與Rogowski線圈類似的是環形傳感器，這是我們今天將討論的最終傳感器。“環形”這個詞實際上描述了一種類似于甜甜圈的特殊形狀。在我們的環形傳感器中，圓環通常由鐵氧體或氧化鐵制成；一種不導電（不能導電）但可以磁化的材料。在這個甜甜圈的環周圍，纏繞了多圈導線，末端有兩條引線。這條線的作用與Rogowski線圈類似。其中，當承載電流的工藝線穿過圓環孔時，它會產生電壓。通過感應，傳感器產生成比例的電流，環形的鐵氧體部分將這種電流放大，因此可以進行測量。（內容來源于網絡，僅供參考）
