RTD熱電阻溫度傳感器的工作原理及電阻溫度系數
傳感器是電子、電氣和機械設備用來與外部環境交互的裝置。這些用于測量各種類型的物理現象，例如電壓、電流、加速度等……傳感器利用各種原理來測量這些物理量。如壓電效應用于測量電壓和電流，霍爾效應用于測量磁密度等……熱電阻溫度傳感器-電阻溫度檢測器，是一種溫度檢測傳感器，它利用溫度與導體電阻之間的關系來測量溫度。該傳感器正在迅速取代熱電偶。
一、什么是熱電阻溫度傳感器？

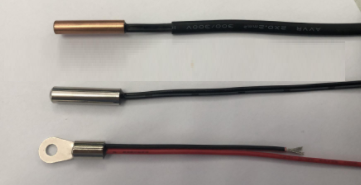

熱電阻溫度傳感器一詞代表電阻溫度檢測器。該傳感器也稱為電阻溫度計。該傳感器用于測量溫度。通常，它們以一段由鉑鎳或銅制成的細線形式提供，纏繞在陶瓷或玻璃芯上。該傳感器利用導線的溫度/電阻關系來測量溫度。
通過使用溫度與電阻的關系，可以找到傳感器電阻值發生的變化量，即溫度變化的程度。鉑金屬在很寬的溫度范圍內具有穩定的電阻-溫度關系。對于鎳，在300 0 C以上的溫度下，由于溫度變化導致的電阻變化量變?yōu)榉蔷€性。根據它們的行為，在不同的溫度范圍內，選擇材料來制造細線，該細線用于熱電阻。熱電阻溫度傳感器可以以不同的形式構建，在某些情況下，它們?cè)诜€(wěn)定性、準確性和可重復性方面優于熱電偶。熱電阻溫度傳感器需要電源才能運行。與使用塞貝克效應產生電壓的熱電偶不同，熱電阻溫度傳感器使用電阻。
二、熱電阻溫度傳感器的工作原理：
熱電阻溫度傳感器的工作基于其構造所用材料的電阻-溫度關系。測量由于溫度每升高一度引起的材料電阻值的變化量，并相應地校準傳感器。
電阻元件很脆弱，它們總是需要絕緣。絕緣體引線連接到元件上。對于溫度低于250 o C的絕緣體，例如硅橡膠，使用PVC。對溫度具有化學惰性的金屬合金用作保護套，用于容納測量點和引線。
從0 0 C的溫度到線性變化的溫度值，被認為是傳感器的溫度范圍。這取決于傳感器中使用的導線材料。使用鉑的溫度范圍高達660 0 C。鎳適用于低于300 0 C的溫度。金屬在0 0 C和100 0 C之間的電阻-溫度關系的線性近似被認為是傳感器中用作導線的金屬的顯著特征。
電阻溫度系數為
其中R 0和R 100分別是傳感器在0 0 C和100 0 C溫度下的電阻。
三、熱電阻溫度傳感器的應用
·熱電阻溫度傳感器在汽車中用于測量發動機溫度、油位傳感器、進氣溫度傳感器。在通信和儀器儀表中，用于感測放大器、晶體管增益穩定器等的過溫……
·熱電阻溫度傳感器用于電力電子、計算機、消費電子、食品處理和加工、工業電子、醫療電子、軍事和航空航天。
四、熱電阻溫度傳感器示例
熱電阻溫度傳感器的一些示例是冷卻液傳感器、變速箱油溫。傳感器、進氣溫度傳感器、火災探測器等。
由于其準確性和穩定性，熱電阻溫度傳感器正在迅速取代工業應用中的熱電偶。熱電阻溫度傳感器可以提供更高的精度值。與僅使用幾個小時的熱電偶相比，熱電阻溫度傳感器可以穩定多年。
