旋轉式控制閥是不是蝶閥，使用高性能蝶閥的優缺點？
發布時間：2021-09-22 18:12:43點擊量：

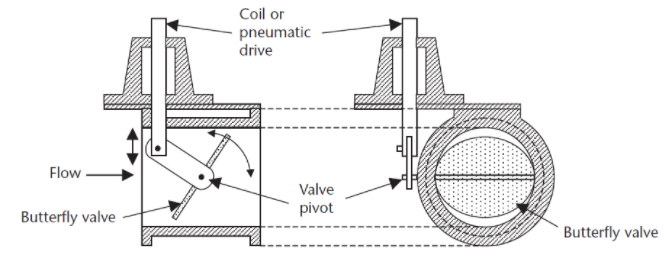

蝶閥很容易理解：“蝶閥”元件是一個垂直于流體流動路徑旋轉的閥盤。蝶閥由一個圓柱形閥體和一個內徑與閥體相同的閥盤組成，閥盤安裝在一個垂直于閥體軸線旋轉的軸上。該動作類似于快門擋板。閥盤旋轉至垂直位置以關閉任何流量，完全打開時旋轉至水平位置。
標準蝶閥是由閥盤制成的阻尼器，該閥盤在流道中旋轉以調節流量。圓盤很窄，在管道中占用的空間很小。軸以管軸為中心，并與密封件對齊。打開時，閥盤會從密封件上拉開。這將最大限度地減少密封磨損并減少摩擦。由于將閥門拉出閥座所需的開啟扭矩，可能難以將閥門控制在關閉位置附近。
流動特性基本上為等百分比，但旋轉限制在約60度，因為隨著閥盤進一步旋轉，前緣隱藏在軸區域內。魚尾是圓盤的改進，可以有效控制90度的旋轉
高性能蝶閥：--
高性能蝶閥是在傳統蝶閥的基礎上發展起來的，蝶板的旋轉軸線偏離了流體中心線和密封面。
改進的制動盤形狀和輪廓用于降低動態扭矩和阻力。這也允許更高的壓降。由于閥盤從不隱藏在軸的后面，因此90度操作可以通過線性特性很好地控制。
這種設計具有許多優點，包括更好的密封性能、更低的動態扭矩和更高的允許壓降。由于盤形凸輪僅在關閉時進出閥座并接觸閥座，因此密封性能得到改善，從而減少磨損。
好處：--
成本低、重量輕、維護成本低
高流通能力。
通過閥門的壓降較小
消防設計。
用于腐蝕性和化學介質
低閥桿泄漏
小巧輕便
缺點：--
特大的
難以清洗
潛在空化和堵塞
非導向圓盤的運動受湍流的影響
節流僅限于低壓差
