如何連接電位器，電位器焊接終端的接線流程？（二）
如何連接電位器，電位器焊接終端的接線流程？（二）

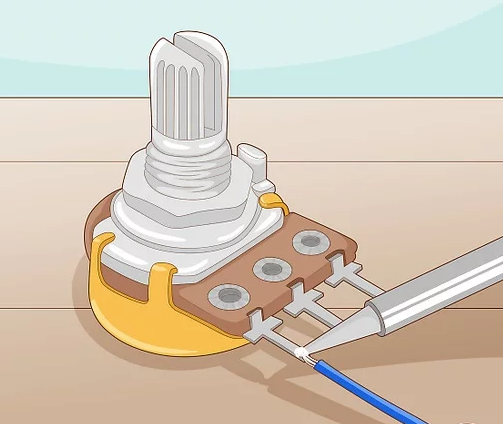

1、將接地線從左側的端子1連接到機箱。用烙鐵和助焊劑輕敲裸露的部分，給一小段電線鍍錫。一旦電線吸收了一些助焊劑，降低電線以將其連接到端子1上的裸露金屬部分。將烙鐵頭按到連接處以將電線連接到端子。將另一端焊接到電子設備上任何裸露的、未上漆的金屬表面。
如果需要，您可以使用右側的3號端子，但這意味著您需要順時針轉動旋鈕以調低信號。
2、將中間端子連接到設備上的輸出電路。以完全相同的方式鍍上另一段電線，并將其連接到鍋的中間端子。這個終端是信號進入電位器的地方，所以它需要連接到設備的輸出。將電線焊接到電子設備輸出連接背面的金屬連接處。
·中間端子是電位器的輸入端。這意味著信號從電子設備發出，進入端子2，然后再次從端子3返回。因此，端子2必須連接到將原始信號發送出設備的端口。
·在吉他上，這意味著將端子2連接到輸出插孔。在集成音頻放大器上，這意味著將端子2連接到揚聲器輸出端子。
3、將接線從端子3連接到設備的輸入端。終端3是電位器的輸出。這是鍋將信息發送回設備的地方。將一段裸露的焊錫絲鍍上錫，并將其直接放在端子上。用焊筆加熱并將電線連接到電子設備的輸入端口。轉到端口的背面，尋找旋鈕或電纜連接背面的裸露金屬開口。將電線直接焊接到它上面以完成連接鍋。[8]
·終端3是信號從您的罐子發出的地方，這意味著它必須連接到您要發送信號的位置。
·在吉他上，這意味著將端子3連接到輸入插孔。在音頻放大器上，端子3將連接到輸入通道。
