電位器電路中如何計算電位器導線，電位器電路的工作原理？
發布時間：2023-03-08 18:01:40點擊量：
電位器只是一根又長又均勻的線連接到標準電池上。在實際設計中，長導體被切割成幾段并排放置，兩端用粗金屬條連接。連接到電路的可變電阻器(變阻器)可用于控制流經導線的電流。要測量電位差，可以手動改變電阻。
電路中任意兩點之間的電位差表示電荷從一點移動到另一點所做的功。當有電位差時，電流就在電路中流動。
電位器是一種通過與已知電壓進行比較來測量未知電壓的設備?？梢杂脕碛嬎闾囟姵氐碾妱觿莺蛢?nèi)阻，比較不同電池的電動勢。采用電位器比較法。電位器提供了更準確的讀數。
電位器工作原理：

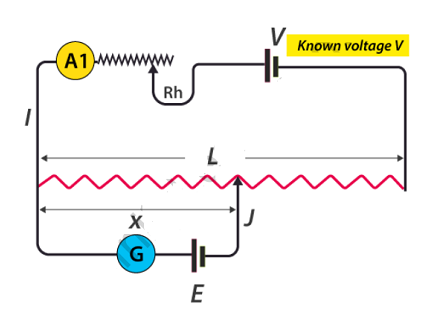

電位器由沿電阻線的L和V組成，V是具有已知EMF的電池，其電壓稱為驅動電池電壓。通過將L的末端連接到電池端子來假設初級電路配置。初級電路接在待測電動勢E的電池上，次級電路接檢流計G。假設此電路為次級電路。
其工作原理是基于導線任何部分的電勢與導線的長度成正比，具有均勻的橫截面積和恒定的電流。下面是用來說明電位器工作原理的推導：
V=IS
其中I表示電流，R表示總電阻，V表示電壓。
R=ρL/A和V=I(pL/A)現在相等。
其中ρ表示電阻率，A表示橫截面積。
對于變阻器，具有和A常數，I也是常數。
其中x是電位器導線的長度，E是具有較低EMF的電池，K是常數。
檢流計具有零位檢測，因為電位差為零(0)并且沒有電流流動。結果，x被定義為零點的長度。最后，使用K和x，可以確定未知電動勢：
E=Lρx/A=Kx
由于這里的EMF包括兩個單元格，令L1和L2分別為第一個和第二個單元格的零點長度，EMF E1 E1和EMF E2。
所以，
E 1/E 2=L 1/L 2
