直流電機調速的多重電壓控制方法
發布時間：2023-02-07 18:21:00點擊量：
在這種方法中，電機的平行磁場永久地連接到固定的勵磁電壓，但是電樞通過合適的開關裝置連接在多個不同電壓之一的兩端，從而為電樞提供不同的電壓。電樞速度將大致與這些不同的電壓成比例。中間速度可以通過調節并聯勵磁調節器來獲得。然而，這種方法并沒有被廣泛使用。
該系統用于需要極寬(高達10:1)和非常靈敏的速度控制的地方，如煤礦提升機、電動挖掘機、電梯以及鋼廠、初軋機和造紙廠的主傳動。

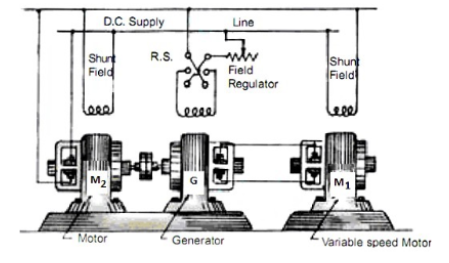

M1是主電機，需要調速。電機的磁場永久連接到DC電源線。因此，通過向電樞施加可變電壓，可以獲得任何期望的速度。可變電壓由電動發電機組提供，該電動發電機組包括直接連接到發電機G的DC或交流電動機M..
馬達M2以大致恒定的速度運轉。G的輸出電壓直接饋給主電機M1。發電機的電壓可以通過勵磁調節器從零變化到最大值。通過換向開關RS使G的勵磁電流方向反向，就可以使產生的電壓反向，從而使M1的旋轉方向反向。應該記住，電動發電機組總是朝同一個方向運轉。
該系統的主要缺點是整體效率低，尤其是在輕負載下。但如前所述，它具有寬范圍速度控制和從一個方向的最大值到零再到相反方向的最大值平滑加速的突出優點。
