斥力感應步進電機的結構和工作原理特性有什么不同？
發布時間：2023-02-02 15:52:41點擊量：
在排斥力感應步進電機中，高啟動扭矩是由于排斥步進電機的作用。運行時，斥力感應步進電機通過斥力步進電機和感應步進電機的共同作用發揮作用。
一、斥力感應步進電機的結構：

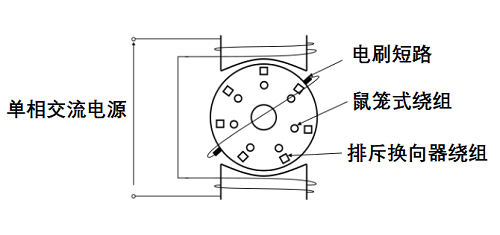

2極斥力感應步進電機的結構圖
它由一個定子組成，該定子帶有一個由單相電源供電的分布式繞組。排斥感應步進電機的轉子有兩個獨立的繞組，一個放在另一個上面。內部繞組是鼠籠式繞組，轉子條永久短路。外繞組是排斥式換向器電樞繞組，置于鼠籠式繞組之上。排斥繞組連接到換向器，換向器上裝有短路的碳刷。排斥感應步進電機沒有配備離心裝置，因此排斥繞組一直在工作。
二、斥力感應步進電機的工作：
當單相交流電源被饋送到排斥感應步進電機的定子繞組時，排斥繞組被激活，因為在啟動時排斥繞組的阻抗小于鼠籠式繞組的阻抗。結果，步進電機作為具有相應高啟動扭矩的排斥步進電機啟動。
隨著步進電機速度的增加，電流從排斥繞組轉移到鼠籠繞組，這是由于鼠籠繞組的阻抗隨著速度的增加而減小。因此，在運行條件下，鼠籠繞組承載了轉子電流的大部分。因此，排斥步進電機作用轉變為感應步進電機作用，并且無需任何切換裝置即可實現。從討論中可以清楚地看出，步進電機作為排斥步進電機啟動，并且在運行時，它通過感應（主導）和排斥原理的組合起作用。
三、斥力感應步進電機的特點：
1.由于排斥繞組的作用，排斥感應步進電機的空載轉速略高于同步轉速。
2.斥力感應步進電機的滿載速度略低于同步速度。
3.排斥感應步進電機的速度調節約為6%。
4.斥力感應步進電機的起動轉矩為滿載轉矩的2.25～3倍。
5.斥力感應步進電機的啟動電流為滿載電流的3～4倍。
6.這些步進電機的規格為0.25至0.5 HP。
排斥感應步進電機的應用——主要用于需要高啟動扭矩和基本恒定運行速度的應用。
