三相異步電機曲線轉矩的速度特性關系
發布時間：2023-02-01 15:45:54點擊量：

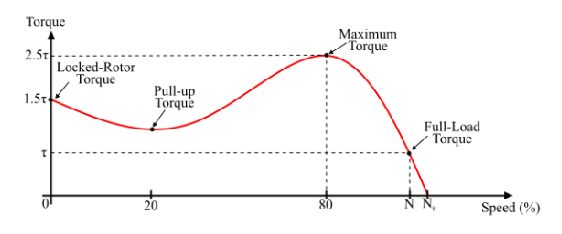

三相感應電機的轉矩-速度特性定義為：電機產生的轉矩與轉速之間繪制的曲線。它提供了電機轉矩隨速度變化的信息。因為三相感應的轉矩取決于其轉速，所以它們之間的關系不能用一個簡單的方程來表示。因此，它們之間的關系用轉矩-轉速曲線來表示。
三相異步電機曲線轉矩的速度特性：
1.若滿載轉矩為τ，則起動轉矩或堵轉轉矩為τ的1.5倍，最大轉矩（又稱擊穿轉矩）為τ的2.5倍。
2.電機的滿載轉速為N。如果軸上的機械負載增加，電機轉速將降低，直到電磁轉矩（或電機轉矩）再次等于負載轉矩。一旦兩個扭矩相等，電機將以恒定速度運行但低于之前的速度。雖然，如果扭矩超過破壞扭矩(2.5τ)，則會突然停止。
3.三相感應電機的轉矩-速度特性是空載和滿載工作點之間的一條直線。曲線的斜率取決于轉子電路的電阻，即轉子電路電阻越高，曲線的斜率越陡。
4.小型三相感應電機（額定功率10 kW以下）在同步轉速的80%左右時產生最大轉矩，而大型電機（額定功率大于1000 kW）在同步轉速的98%左右產生最大轉矩。
