　一種撬棒電路提供了最簡單、最便宜、最有效的繼電器過電壓保護方法。這通常連接在穩壓輸出和受保護電路或負載之間。串聯調節晶體管控制輸出電流和電壓，當電壓超過預設值時短路保護負載。一種基本電路包括:

　·可控硅(SCR)

　·齊納二極管

　·電阻器

　·電容器

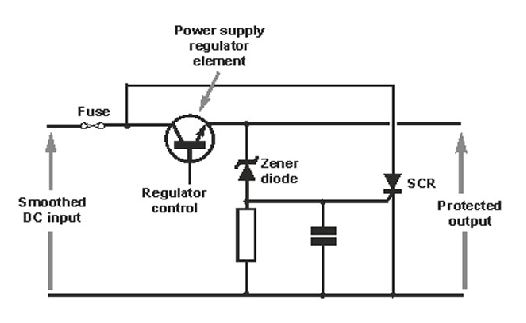

　過電壓保護撬棒電路：

　在正常工作期間，齊納二極管反向偏置并且不導通，所有通過串聯晶體管的電流都出現在輸出端。一旦電壓上升并超過齊納擊穿電壓，二極管就會擊穿并開始導通。電流在電阻兩端產生電壓，然后觸發SCR。這會在輸出端造成短路，所有電流都會沉入地下。這導致保險絲斷開并移除串聯晶體管和受保護電路的電壓。

　所選齊納二極管必須略高于輸出電壓。電容器可防止短尖峰觸發SCR。簡單的電路因其有效性而被廣泛使用；但它也有一些局限性，例如齊納二極管不可調節，而二極管的最佳容差為5%。SCR觸發電壓還必須設計為遠高于電源的輸出電壓，以防止由短尖峰（例如為RF電路供電時產生的尖峰）引起的錯誤觸發。
