液壓系統直角單向閥和直通式單向閥工作原理及作用區別
直角單向閥是指流體只能沿進水口流動，介質在出水口流動時不能回流。用于液壓系統中防止油倒流，或用于氣動系統中防止空氣倒流。單向閥是指啟閉部分為閥瓣，靠自身重量和介質壓力起作用，阻斷介質回流的閥門。這是一個自動閥。

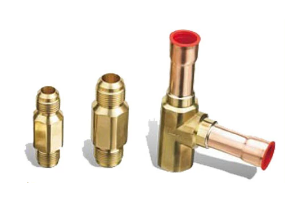

一、單向閥有直通式和直角式兩種。
直通單向閥通過螺紋連接安裝在管道上。直角單向閥有三種類型:螺紋連接、板式連接和法蘭連接。液壓?jiǎn)蜗蜷y也叫鎖定閥或保壓閥。與單向閥一樣，可以防止油倒流。但當液壓回路中油流需要反向流動時，可以控制油壓打開直角單向閥，使油流雙向流動。液控單向閥采用錐形閥芯，密封性能好。當油路需要關閉時，該閥可作為油路的單向鎖，以保持壓力。控制漏油的液壓?jiǎn)蜗蜷y有兩種:內漏和外漏。內排式可用于油流反向出口無背壓的油路；否則，需要泄漏來降低控制油壓。
二、單向閥的作用
單向閥也可用于向壓力可能高于系統壓力的輔助系統供氣。單向閥可分為旋啟式單向閥(根據重心旋轉)和升降式單向閥(沿軸線移動)。這種閥門的作用是只允許介質向一個方向流動，而阻止反方向流動。通常，這種閥門是自動工作的。在單向流體壓力的作用下，閥瓣打開；當流體反方向流動時，流體壓力和閥瓣自重作用在閥座上，從而切斷流動。
三、單向閥的工作原理
直角單向閥是一種方向控制閥，其中氣流只能向一個方向流動，而不能反向流動。其工作原理與液壓直角單向閥相同。壓縮空氣從P口進入，克服彈簧力和摩擦力打開直角單向閥口，壓縮空氣從P口流向A口；當P口沒有壓縮空氣時，受到彈簧力和A口(腔)殘余力的影響；閥口關閉，因此從A到P的氣流被阻斷。
直角單向閥用于不允許氣流反向流動的場合。比如空壓機給儲氣罐充氣時，在空壓機和儲氣罐之間設置一個直角單向閥，防止空壓機停機時儲氣罐工作。氣流中的壓縮空氣返回空氣壓縮機。直角單向閥常與節流閥和順序閥組合成單向節流閥和單向順序閥。
四、單向閥的類型
單向閥用途廣泛。下列單向閥通常用于供水和加熱:
1.彈簧式:液體自下而上，由彈簧控制的閥瓣受壓力向上推。壓力消失后，彈簧力向下推動閥瓣，阻止液體回流。通常用于小口徑單向閥。
2.重力式:類似于彈簧式，靠閥瓣的重力關閉，防止回流。
3.旋啟式:液體直接流過閥體，一側轉盤受壓開啟。失壓后，閥瓣會靠自重回到原來的位置，反向的液體壓力會關閉閥瓣。
4.塑料薄膜型:外殼和隔膜均由塑料制成。一般外殼有ABS，PE，PP，尼龍，PC。包括硅樹脂、氟樹脂等。
一般來說，單向閥和逆止閥基本上是一個東西，只是有一些區別。單向閥是受控單向閥，單向閥是不受控單向閥。也就是說，直角單向閥是用來提供壓力的，主要作用是保持管道壓力。雖然單向閥也能提供這種功能，但主要是用來控制介質的回流，不需要壓力。
以上是關于單向閥和單向閥的區別。其實單向閥只是閥門的一種，直角單向閥也只是單向閥的一種。它只是一個單向開關閥，防止流體在各種管道或設備中倒流。單向閥被廣泛使用。
