三線負壓傳感器怎么接線，負壓傳感器的接線方式？
發布時間：2022-10-11 17:26:06點擊量：
傳感器接線一直是客戶采購中最常問的問題之一。許多客戶不知道如何連接傳感器。眾所周知，各種傳感器的接線形式基本相同。以壓力傳感器為例，壓力傳感器一般有兩線制、三線制和四線制，配藥有五線制。

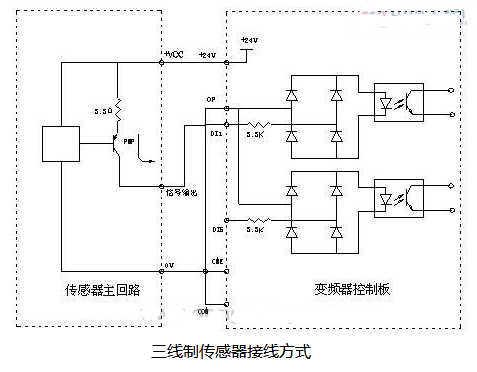

三線負壓傳感器接線方式
·三根線一般為電壓輸出，一根（紅色電源正極），一根黑色（電源負極），一根黃色（信號輸出正極）輸出，接地端與電源共用。
·壓力傳感器的兩線制更簡潔。大多數客戶都知道如何連接電線。一根線接電源正極，另一根線即信號線通過儀表接電源負極。這是最簡潔的。
·壓力傳感器三線制在兩線制的基礎上增加了一條線，直接接電源的負極，比兩線制便宜。
·四線制壓力傳感器必須是兩個電源輸入端子，另外兩個是信號輸出端子。四線制多為電壓輸出而不是4～20mA輸出，4～20mA稱為壓力變送器，大多做成兩線制。壓力傳感器的部分信號輸出沒有放大，滿量程輸出只有幾十毫伏，而有些壓力傳感器內部有放大電路，滿量程輸出為0～2V。至于如何接收顯示儀表，則取決于儀表的量程。如果有適合輸出信號的檔位，可直接測量，否則應加信號調整電路。
·五線壓力傳感器和四線壓力傳感器差別不大，市面上五線壓力傳感器比較少。可直接測量，否則需加信號調整電路。五線壓力傳感器和四線壓力傳感器差別不大，市面上五線壓力傳感器比較少。可直接測量，否則需加信號調整電路。五線壓力傳感器和四線壓力傳感器差別不大，市面上五線壓力傳感器比較少。
壓力傳感器的接線方法了解，傳感器的大部分接線方法也能掌握。以后壓力傳感器的接線方式不會因為你不知道怎么連接傳感器而頭疼。當然，實際使用中各種傳感器可能會有一些差異。在這種情況下，您應該仔細閱讀說明或咨詢制造商。
