電容式傳感器通常由四個主要部分或部分組成
發布時間：2022-09-30 18:04:12點擊量：
電子系統中使用的基本設備之一是傳感器。存在的許多類型證明了這一點。例如，電子傳感器測量溫度、濕度、振動、壓力、應變、流體流量和位置。傳感器也從基本組件到高度先進的系統各不相同。最常用的是位置傳感器，它可以是線性的、旋轉的、接觸式的和非接觸式的。

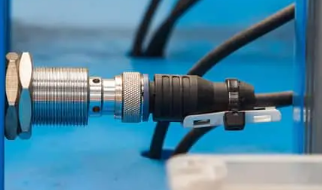

電容式傳感器通常由四個主要部分或部分組成，如下所示。
1.電纜
傳感器的電纜用于供電和信號傳輸。電纜通常連接到電壓范圍為12V至36V的PCBA電源。電纜還包含兩條用于發送輸出信號的電線。例如，如果傳感器正在檢測物體的接近度，則僅當物體在范圍內時輸出才會存在。
2.指示燈
該指示燈主要用于外部通知，功能類似于輸出信號——檢測到物體時亮，范圍內沒有物體時滅。
3.結構
內部是主要傳感器電路所在的位置。這包括兩個板（一個電容器）、一個振蕩器、檢測器和用于傳輸?shù)酵獠控?fù)載的輸出電路。
4.人臉
人臉是進行感應或檢測的地方。當沒有物體存在時，板之間的電介質等于空氣的電介質，在海平面約為1.00059。當物體（尤其是金屬物體）進入傳感器的檢測范圍時，該值會發生變化，并且傳感器會產生表示檢測的輸出。
