壓力傳感器報警電路原理圖線路連接方式
發布時間：2022-09-13 17:54:25點擊量：
簡單壓力傳感器警報的通用電路是圍繞幾個現成的廉價組件構建的。該電路的工作是直截了當且不言自明的。當電路由9V緊湊型電池供電時，IC1輸出端的有源壓電發聲器開始發出短時間的蜂鳴聲，然后進入空閑狀態。
每當輕輕敲擊壓力傳感器元件（壓電陶瓷晶片）時，T1就會被來自傳感器的電脈沖通過相關組件觸發，IC1再次由T1啟用。結果，壓電發聲器開始發出短時間的蜂鳴聲，由R3和C2的在線值設置。IC1輸出端的壓電發聲器可以用低電流6至9 V電磁/固態繼電器代替，以控制外部負載。同樣，分量T1、R3和C2的值也不是很關鍵。
您可以根據您的要求嘗試其他值來“調整”電路。壓力傳感器（壓電晶片形式）在知名的業余電子元件經銷商處廣泛銷售。
這種壓力傳感器電路的可能應用：
自動門鈴、地毯報警器、按鈕開關、敲門鈴、車庫報警器、門墊傳感器等。

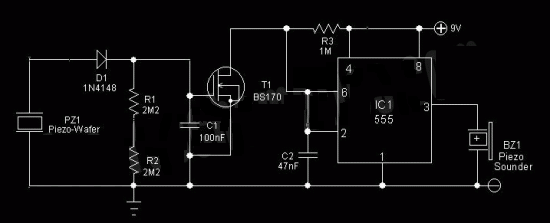

壓力傳感器報警電路原理圖
