電流互感器實現電磁感應工作，電流互感器在實際應用中的原則條例

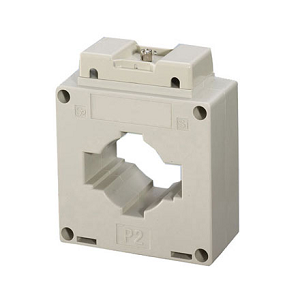

電流互感器是利用電磁感應原理，將一次側的大電流轉換成二次側的小電流的儀器。電流互感器由閉合鐵芯和繞組組成。它的初級繞組有幾匝，串在需要測量的電流線上。本文將介紹電流互感器在實際應用中應注意的原則和注意事項。
使用電流互感器的原則：
1.串聯原理
電流互感器的接線應遵循串聯原理：即初級繞組應與被測電路串聯，次級繞組應與所有儀表負載串聯。
2.選擇合適的變比
根據測得的電流，選擇合適的變比，否則誤差會增大。同時，二次側的一端必須接地，以防止一次側的高壓在絕緣損壞時進入二次側的低壓側，造成人身和設備事故。
3.二次側無開路
二次側絕對不允許開路，因為一旦開路，一次側電流I1都會變成勵磁電流，導致φm和E2迅速增大，造成鐵芯過飽和充磁，造成線圈發熱嚴重甚至燒毀；同時，磁路過飽和磁化后，會造成誤差增大。電流互感器正常工作時，二次側與測量儀表、繼電器等電流線圈串聯使用。此外，二次側開路導致二次側電壓達到數百伏，觸電會引起觸電。所以，
4.設置2～8個二次繞組電流互感器
為滿足測量儀表、繼電保護、斷路器故障判斷和故障濾波等需要，在發電機、變壓器、插座、母線段電路中設置2～斷路器、母線斷路器、旁路斷路器等8個帶次級繞組的電流互感器。
5.安裝位置
保護用電流互感器的安裝位置應根據盡可能去掉主保護裝置的保護區設置。例如：如果有兩組電流互感器，且位置允許，則應安裝在斷路器的兩側，使斷路器處于交叉
6.保護范圍
斷路器的出線或變壓器側，為了防止柱式電流互感器的套管閃絡引起母線故障，電流互感器通常布置在斷路器的出線或變壓器側。
7.發電機定子繞組
出線側為減少發電機內部故障造成的損壞，用于勵磁裝置自動調節的電流互感器應布置在發電機定子繞組出線側。在發電機并入系統之前，為了便于分析和發現內部故障，測量儀表所用的電流互感器應安裝在發電機的中性點側。
8.注意事項：
電流互感器運行時，二次側不允許開路。一旦開路，原邊電流變成勵磁電流，使磁通和副邊電壓大大超過正常值，危及人身和設備安全。因此，不允許在電流互感器的二次回路中接入熔斷器，也不允許在運行過程中未經旁路拆下電流表、繼電器等設備。
